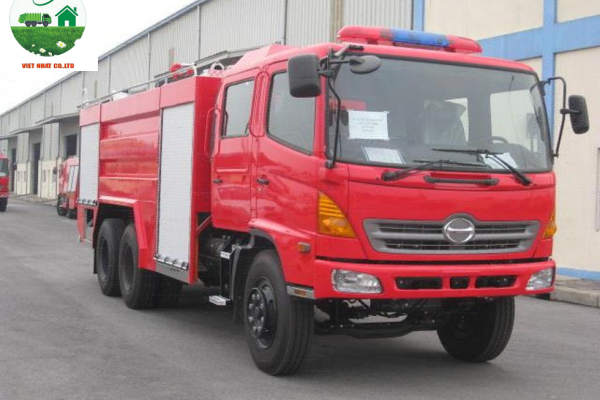

Thông tin chung về xe chữa cháy

Chủng loại xe

Xe chữa cháy nước + foam

Model

HHF-CC.11H

Dung tích téc nước

10.000 lít

Dung tích téc foam

1.000 lít

Xe nền (chassis)

Hino FM8JN7A-R

Tổng trọng tải (kg)

~23.500kg

Kích thước: (mm)

Dài

~ 8.800

Rộng

~2.500

Cao

~3.260

Bơm cứu hỏa

Hiệu

Darley, nhập khẩu từ Mỹ

Model:

KSP1000

Lưu lượng tối đa

3.785 lít/phút tại áp suất 10,3 bar

Chất lượng hàng hoá

- Xe cơ sở Hino FM8JN7A-R satxi, động cơ, hộp số, hộp trích công suất, các hệ thống truyền động, chuyển động, hệ thống điện, nhiên liệu...:

- Hệ thống bơm chữa cháy nhập khẩu từ Mỹ.

- Xe mới 100%

Nước lắp ráp

Việt nam

Màu sơn của vỏ xe

Màu đỏ

Thông số kỹ thuật chi tiết

Xe cơ sở (chassis)

Hiệu

HINO

Model

Hino FM8JN7A-R

Kích thước DxRxC (mm)

8.700 x 2.490 x 2.795

Chiều dài cơ sở (mm)

4.030 +1.350

Vệt bánh xe trước/sau (mm)

2.050/1.855

Khoảng sáng gầm xe (mm)

265

Tổng trọng tải (kg)

24.000

Tự trọng của xe (kg)

7.415

Cabin

Loại

Cabin kép

Số cửa

4

Số chỗ ngồi

7

Kết cấu

Cabin được thiết kế hiện đại, có cửa rộng, tầm nhìn xung quanh tốt, ghế ngồi rộng rãi có thể là nơi thay đồ cho các chiến sỹ. Cabin của xe được nâng hạ bằng hệ thống thủy lực, đảm bảo an toàn và tiện ích cho quá trình nâng hạ.

Thiết bị lắp đặt trong cabin

1/ Âm ly, loa phóng thanh cho hệ thống đèn còi ưu tiên

2/ Công tắc điều khiển cho hệ thống chuyên dùng

3/ Các thiết bị theo xe cơ sở HINO

4/ Thiết bị máy điều hòa nhiệt độ.

Thân xe chữa cháy và hệ thống chữa cháy

Thân xe chữa cháy

Vật liệu

Làm bằng các khung nhômhợp kim (Aluminum profile) nhẹ, bền, chắc chắn

Cấu trúc

Thiết kế phù hợp cho việc thông gió và thoát nước ở những chỗ cần thiết và dễ nhìn thấy cả ở đằng trước, hai bên và đằng sau. Cấu trúc thân xe dễ dàng tiếp cận để chứa các ống dẫn, dụng cụ và thiết bị cần thiết

Nóc xe và sàn làm việc

Nóc xe thiết kế chống trượt, làm bằng các tấm nhôm chống ăn mòn cho nhân viên chữa cháy thao tác ở trên

Thang ống

Có bố trí 01 thang ở đằng sau xe để lên/xuống nóc và sàn làm việc dễ dàng.

Bậc lên xuống

Được thiết kế phù hợp thuận tiện cho quá trình chữa cháy

Khoang chứa dụng cụ, phương tiện chữa cháy

Số lượng

4 khoang

Vị trí

Lắp hai bên thân xe

Vật liệu

Khung chịu lực được chế tạo bằng thép gia cường phủ sơn lót chống gỉ và sơn phủ bề mặt. Bề mặt xung quanh khoang chế tạo từ các tấm thép. Sàn và các giá đỡ bằng hợp kim nhôm sần chống trượt A3003

Kết cấu

Trong khoang có các giá đỡ thiết bị, các cửa khoang được lắp đặt với khoang thông qua các bản lề và thiết bị tự cuốn. Cửa cuốn nhôm có khóa được thiết kế đặc biệt giúp cho việc thao tác được nhanh chóng

Cửa cuốn nhôm nhập khẩu nguyên bộ từ Hàn quốc.

Khoang chứa bơm chữa cháy và bảng điều khiển

Vị trí

Lắp ở sau xe

Vật liệu

Khung chịu lực được chế tạo từ hợp kim nhôm hình A6063. Bề mặt là nhôm tấm hợp kim A5052, cách nhiệt cách âm tốt cho người điều khiển

Cấu tạo

Gồm khoang chứa bơm và bảng điều khiển bơm.

Trên bảng điều khiển có lắp hệ thống an toàn; hệ thống đặt áp suất làm việc cho bơm; hệ thống tăng ga; các đèn chỉ báo mức nước công nghệ LED tiên tiến, thuận lợi và chính xác; đèn báo mức Foam công nghệ LED; đồng hồ báo áp suất âm; đồng hồ báo áp suất phun; báo tốc độ vòng quay của bơm…

Tất cả các chức của xe chữa cháy được tích hợp trên bảng điều khiển một cách hợp lý, sao cho tất cả các chức năng này có thể được điều khiển chỉ bằng một người.

Téc chứa nước

Dung tích téc nước

10.000 lít

Hình dạng

Hình khối chữ nhật

Vật liệu

Làm bằng thép không gỉ SUS304, chống mài mòn và có đặc tính cơ học cao

Kết cấu

Thùng chứa nước được hàn chắc chắn chống mài mòn. Thùng nước có lỗ để kiểm tra và làm vệ sinh, có tấm ngăn, ống chống tràn và các thiết bị khác. Có trang bị đồng hồ đo mức nước

Cửa cấp nước

02 cửa đường kính 60mm (50A)

Nắp kiểm tra

02 nắp trên nóc thùng

Lỗ thoát nước

Đường kính 50mm (40A)

Lắp đặt

Bồn chứa nước lắp ráp với sát xi thông qua các bu lông chịu lực.

Téc chứa bọt

Dung tích téc bọt

1.000 lít

Hình dạng

Hình khối chữ nhật

Vật liệu

Thép không gỉ SUS 316

Kết cấu

Téc hóa chất được hàn chắc chắn chống mài mòn và hư hại từ hoá chất. Téc hóa chất có lỗ để kiểm tra và làm sạch, có tấm ngăn và các thiết bị khác

Thiết bị

01 chiếc đồng hồ đo mức foam

Lỗ thoát

Đường kính 1 inch có van đóng

Bơm nước chữa cháy

Model

KSP - 1000

Hãng sản xuất

Darley - Mỹ

Vị trí đặt bơm

Phía sau xe

Kiểu

Bơm ly tâm, cánh bơm được làm bằng hợp kim đồng

Hoạt động

Bơm chữa cháy vận hành cơ học thông qua bộ trích công suất PTO, truyền động bằng các đăng, có hệ thống bảo vệ an toàn ngăn ngừa tai nạn do những sai sót cho con người khi vận hành

Lưu lượng

3.785 lít/phút tại áp suất 10,3 bar

2.646 lít/phút tại áp suất 13,8 bar

1.895 lít/phút tại áp suất 17,2 bar

Bơm mồi

Kiểu

Bơm chân không cánh gạt, cánh bơm được làm bằng vật liệu phi kim đặc biệt có khả năng tự bôi trơn, điều này rất thuận tiện cho quá trình sử dụng.

Dẫn động

Dẫn động bơm điện 24V

Kết cấu

-   Bao gồm: Môtơ điện truyền động đến bơm cánh gạt, làm quay bơm với tốc độ cao để tạo nên khả năng hút.

Thông qua van điều khiển kép giúp cho việc hút nước trở nên dễ dàng

-   Có trang bị một đồng hồ báo áp suất âm giúp cho người sử dụng có được thông tin của hệ thống khi hút.

Chiều sâu hút

8 m

Thời gian hút được nước

20 - 28 giây

Hệ thống trộn bọt

*Hóa chất bọt B ( 3%-6% ).

Tỷ lệ trộn: lựa chọn 3% và 6%

 Các loại chất lỏng có thể dùng được : Bất kỳ loại chất lỏng nào, bọt protein, bọt flo, bọt flo với cấu trúc dạng hạt (FFFP), bọt khí tổng hợp và bọt khí hình thành từ màn hơi nước (AFFF).

1/ Thông số chính:

Đạt 7.570 Lít/ Phút tại 3%

Đạt 3.785 Lít/ Phút tại 6%

2/ Các bộ phận chính:

Bộ hút Eductor

Bộ chia tỷ lệ trộn Foam

Bộ điều khiển và tấm hiển thị tỷ lệ chia

Van một chiều ngăn nước tràn lên téc bọt

Van điều khiển hóa chất và áp suất phun qua Eductor

Bộ trích công suât PTO

Split- shaft 3.2.90.5

Hãng Interpump  Hydraulics S.p.A (Italy)

Tỷ số truyền

1.562:1

Số bánh răng ăn khớp

3

Cơ cấu ly hợp

Ăn khớp bánh răng

Hệ thống dẫn động ăn khớp

Hệ thống khí nén điều khiển băng van điện từ

Dầu bôi trơn

Dầu hộp số

Hệ thống làm mát cho PTO

Bơm dầu bôi trơn làm mát

Vật liệu vỏ

Gang cầu

Loại PTO

Loại hộp rời lắp sau hộp số

Lăng giá

SL-23NB. SHILLA-HÀN QUỐC

Kiểu

Điều khiển tay, có khả năng phun nước + thuốc chữa cháy

Góc quay của lăng giá ở mặt phẳng nằm ngang (độ)

360ᵒ, liên tục

Góc quay của lăng giá ở mặt phẳng thẳng đứng (độ)

- 45 ¸ + 90

Lưu lượng phun

2.400 lít/phút

Tầm phun xa  (m)

65m

Vị trí lắp đặt

Phía trên nóc xe, gần về phía sau giúp cho công việc phun được an toàn và hiệu quả

Họng xả, họng hút

Hệ thống đường ống inox SUS304

Họng xả:

- Đường kính (mm)

77mm (65A)

- Số lượng (chiếc)

02

- Vị trí

Phía sau

Họng hút:

- Đường kính (mm)

141mm (125A)

- Số lượng (chiếc)

01

- Vị trí

Phía sau xe

Họng xả từ téc đến lăng giá

- Đường kính (mm)

 77mm (65A)

- Số lượng (chiếc)

01

- Vị trí

Nóc xe

Họng tiếp nước

- Đường kính (mm)

 77mm (65A)

- Số lượng (chiếc)

02

- Vị trí

Phía sau xe
