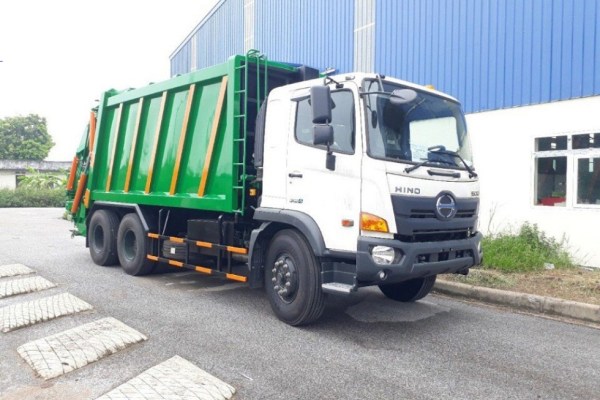

Kích thước và tải trọng xe ép rác 20 khối HINO FM8JN7A

Kích thước tổng thể

Chiều dài tổng thể

~ 8.800 (mm)

Chiều rộng tổng thể

 ~2.500 (mm)

Chiều cao tổng thể

~3.400 (mm)

Chiều dài cơ sở

4.030 + 1.350 (mm)

Trọng lượng

Tự trọng

13.805 (kg)

Tải trọng

 10.000 (kg)

Tổng trọng tải

24.000 (kg)

Thông số kỹ thuật của xe nền xe ép rác 20 khối HINO FM8JN7A

 HINO FM8JN7A-R do Nhật Bản sản xuất lắp ráp tại Việt Nam.

Xuất xứ xe nền

Hiệu Hino, model FM8JN7A-R, hàng LD Nhật – Việt (Sản xuất tại Nhật Bản, được Công ty LD TNHH Hino Motors Việt Nam lắp ráp tại Việt Nam), mới 100%.

Động cơ

Model

J08E WD - EURO IV

Loại động cơ

Diesel, 4 kỳ, 6 xi lanh thẳng hàng, tuabin tăng nạp và làm mát bằng khí nạp.

Dung tích làm việc của Xi lanh

7.684 (cc)

Công suất lớn nhất

280 PS  ở 2500 vòng/phút (JIS GROSS)

Mômen xoắn cực đại

824 Nm ở 1500 vòng/phút (JIS GROSS)

Khả năng vận hành

Tốc độ tối đa

81.2 km/h

Độ vượt dốc lớn nhất

37.4 %

Bán kính quay vòng nhỏ nhất

9,3 m

Bộ trích công suất  PTO – truyền động các đăng lai bơm thủy lực phần chuyên dùng

Đáp ứng yêu cầu kỹ thuật của xe nền HINO FM8JN7A-R

Hệ thống lốp

Cả dự phòng 11 bộ (vỏ + ruột + yếm)

Cỡ lốp trước

Bánh đơn 11.00- R20

Cỡ lốp sau

Bánh đôi  11.00- R20

Hệ thống chuyên dùng xe ép rác 20 khối HINO FM8JN7A

Được lắp ráp và đóng mới tại nhà máy ô tô chuyên dùng Hiệp Hòa

Thùng chứa rác

Toàn bộ thùng chứa rác, bao gồm: Khung vỏ thùng, bàn đẩy xả rác được chế tạo bằng thép hợp kim chống mài mòn, chống ăn mòn và chịu áp lực cao.

Thể tích chứa rác tổng thể

20 (m³)

Kết cấu mối liên kết

Bằng công nghệ hàn dưới lớp bảo vệ C0₂

Vật liệu sàn thùng chứa rác

Thép chuyên dùng chống mài mòn cao SPAH  nhập khẩu từ Nhật Bản, dày  5  và 5 (mm)  Kết cấu sàn âm

Vật liệu thành thùng chứa rác

Thép tấm SPAH, dày 3 (mm)

Vật liệu nóc thùng chứa rác

Thép tấm SPAH, dày 3 (mm)

Vật liệu khung xương thùng

Thép tấm Q345 gấp định hình, dày 4-6 (mm)

Van xả nước rác phía đáy thùng  chính

(khu vực ngay bàn đẩy sau cabin): 02 cái

Vật liệu khung ray trượt bàn xả

Thép tấm Q345 gấp định hình, dày 8 (mm)

Bàn đẩy xả rác

Vật liệu mặt bàn đẩy xả rác.

Thép tấm SPAH – dầy 3 (mm)

Vật liệu khung xương bàn đẩy xả rác

Thép hộp tiêu chuẩn, dày 3 – 4 (mm)

Cơ cấu ép

Kết cấu mối liên kết

Bằng Công nghệ hàn dưới lớp bảo vệ C0₂

Vật liệu lợp lưỡi cuốn rác

Thép tấm Q345   dày 8 (mm)

Vật liệu lợp bàn ép rác

Thép tấm SPAH – dày 5 (mm)

Vật liệu khung xương lưỡi cuốn +  ép

Thép tấm Q345 gấp định hình, dày 4 - 6 (mm)

Thùng phụ (Thùng ép rác)

- Thể tích máng ép

1,5 m³

- Vật liệu

Thép chịu lực

- Kiểu cơ cấu ép

Dùng xy-lanh thuỷ lực

Vật liệu máng cuốn rác

Thép tấm Q345 dày 6 (mm)

Vật liệu thành bên máng cuốn rác

Thép tấm SPAH dày 3-4 (mm)

- Thời gian cuốn ép rác

~ 20 giây

Hệ thống thủy lực

+ Bơm thủy lực

Bơm cút cong (bơm pittong), dễ vận hành, thay thế, sửa chữa hoạt động với hiệu quả cao.

+ Xuất xứ

Nhập khẩu NGA

+ Lưu lượng lớn nhất

112 cc/vòng

+ Áp suất lớn nhất

300 kg/cm²

+ Thùng dầu thủy lực

180 lít, mới 100%

+ Lọc dầu hồi

Mới 100%, nhập khẩu từ Ý, do hãng BLB cung cấp

+ Van thủy lực

Hệ thống van thủy lực, van an toàn chống vỡ ống, van chống lún, van xả tràn , van một chiều nhập khẩu mới 100%, xuất xứ Ý, do hãng  BLB cung cấp

– Mã hiệu BC150

+ Áp suất dầu tối đa = 300 kg/cm2

+ Lưu lượng thông qua 180 lít/phút

+ Ống thủy lực

+ Ống  tuyo mềm loại 2 lớp bố thép

+ Ống sắt dày 3 mm

+ Khớp nối, đầu nối

Gồm các loại khớp nối, đầu nối chịu áp lực cao, dễ dàng trong quá trình lắp đặt, bảo dưỡng và sửa chữa

+ Chất lượng

Zoăng, phớt, lòng xilanh, ty xilanh .. được nhập khẩu từ Ý, lắp ráp tại nhà máy Công ty TNHH Ô tô Chuyên dùng. Tất cả các xy-lanh đều được kiểm tra và đảm bảo chịu được áp suất tối đa 250 kg/cm²

Xy-lanh ép rác

02 chiếc – Đường kính lòng xylanh 100 mm

  Đường kính ty: 50 - 60 mm

Xy-lanh cuốn rác

02 chiếc – Đường kính lòng xylanh 100 mm

 Đường kính ty: 50 - 60 mm

Xy-lanh nâng thùng phụ

02 chiếc – Đường kính lòng  xylanh 100 mm

Đường kính ty: 50 mm

Xy-lanh gàu xúc rác

02 chiếc – Đường kính lòng  xylanh 100 mm

Đường kính ty : 50 mm

Xylanh bàn đẩy rác

- Xuất xứ: Italy, 01 cây.

- Hãng sản xuất : Mondenflex

- Model : T54 / 180 / 1400

- Loại xi lanh: 4 tầng tác động 2 chiều.

- Áp suất lớn nhất: 180 kg/ cm²

- Hành trình làm việc: 4050 (mm)

- Lực đẩy lớn nhất: 20 tấn.

Hệ thống truyền động

Nguồn động lực bơm

Trích động bằng các đăng

Hệ điều khiển

Điều khiển P.T.O

Gài P.T.O bằng điện- khí nén, nút gài trên cabin
